Un meuble tient à ce qu'on ne voit pas : ses assemblages. Tenon-mortaise, tourillons ∅8-10 mm, queues d'aronde — chaque technique répond à des contraintes mécaniques précises et conditionne la durée de vie de la pièce sur 30, 50 ans ou plus. Le choix d'un assemblage est une décision technique, pas un raccourci économique. Cet article détaille la grille de décision que nous appliquons en atelier à Quesnoy-sur-Deûle, du dimensionnement du tenon au choix de la colle et au protocole de serrage.
L'assemblage, seule signature visible d'un savoir-faire invisible
Dans un meuble de grande distribution, l'assemblage est un poste de coût à minimiser : tourillons cylindriques collés à la chaîne, agrafes métalliques masquées, vis à bois noyées sous chevilles plastique. Le résultat tient quelques années. En ébénisterie haut de gamme, la logique est inversée — l'assemblage est conçu avant même de choisir l'essence.
La raison est physique. Le bois massif travaille : un chêne européen (quercus robur) varie de 0,3 à 0,5 % de son volume par tranche de 1 % d'humidité relative en tangentiel radial, jusqu'à 0,8 % en tangentiel pur. Sur un panneau de 500 mm de largeur, cela représente 1,5 à 4 mm de variation saisonnière dans un intérieur chauffé en Hauts-de-France. Un assemblage correctement dimensionné anticipe ce mouvement ; un assemblage inadapté le contraint jusqu'à fissure.
Sur chaque projet MaisonFabrik — qu'il s'agisse d'une cuisine haut de gamme à Lille, d'un dressing en noyer à Bruxelles ou d'un agencement de boutique à Paris — le choix des assemblages est documenté dans les plans d'exécution DWG avant la première coupe. C'est le fondement de notre garantie décennale.
Tenon-mortaise : l'assemblage de référence en structure
Principe géométrique et répartition des efforts
Le tenon est une saillie taillée à l'extrémité d'une pièce ; la mortaise est le logement creusé dans l'autre. La résistance naît du contact surfacique entre les deux bois, avant même intervention de la colle. Là où un tourillon ∅10 mm concentre les contraintes sur 2 à 3 cm², un tenon de 60 × 30 mm les distribue sur 18 cm² minimum. En traction, cisaillement et flexion, l'avantage est sans appel.
En atelier, les tenons sont taillés à la toupie ou au combiné à bois, calibres réglés au dixième de millimètre. Un jeu de 0,10 à 0,20 mm est toléré pour permettre l'encollage sans forcer ; au-delà, l'assemblage perd de sa rigidité initiale et la colle doit combler un vide qu'elle n'est pas dimensionnée pour combler.
Les variantes courantes en atelier MaisonFabrik
- Tenon-mortaise borgne — la mortaise ne traverse pas la pièce. Version la plus fréquente sur les bâtis de caissons et de meubles : faces extérieures propres, aucun bouchon ni cheville visible. Standard bibliothèques, dressings et cuisine.
- Tenon-mortaise passant avec coins de calage — le tenon traverse et émerge de l'autre face, bloqué par des coins d'expansion en bois dur. Choix assumé sur tables de ferme, établis, rayonnages industriels. Effet visuel fort, gage de solidité.
- Tenon à épaulement double — épaulement des deux côtés du tenon, résistance supérieure à la flexion latérale. Traverses de cadres de portes, panneaux encadrés avec verre ou inserts.
- Enfourchement — variante en U pour les angles à grande contrainte : pieds de chaise, croisillons de bâti, jonctions poteau-traverse en structure d'agencement commercial.
Règle de dimensionnement : épaisseur du tenon = 1/3 de l'épaisseur de la traverse ; hauteur du tenon = 2/3 de la hauteur de la traverse. Pour une traverse chêne de 30 mm d'épaisseur × 80 mm de hauteur : tenon 10 × 54 mm. Ces proportions sont ajustées selon l'essence et les efforts calculés — le noyer, plus ductile, accepte des tenons légèrement plus minces ; le frêne, à grain ouvert, bénéficie d'épaulements plus larges.
Votre projet intègre des boiseries ou du mobilier massif structurel ? Nous détaillons l'assemblage retenu dans chaque plan d'exécution.
Demander un chiffrageTourillons ∅8-10 mm : positionnement et collage, pas structure portante
Ce que fait réellement un tourillon
Le tourillon est une cheville cylindrique en hêtre compressé (parfois bouleau ou frêne) qui s'insère dans des alésages forés en vis-à-vis. Son rôle est double : aligner précisément les pièces en cours de serrage, et augmenter la surface de contact à coller. Contrairement à une idée reçue, c'est la colle et la surface bois-sur-bois qui assurent la résistance finale — pas le tourillon lui-même.
En fabrication CNC, les alésages sont percés à la machine multibroches avec des gabarits indexés : répétabilité au dixième de millimètre, cadence élevée. En travail manuel de haute précision (gabarits Wolfcraft ou Jessem), la tolérance reste inférieure à 0,3 mm. Au-delà, le tourillon force à la fermeture et peut fissurer le bois de bout.
Usages pertinents en ébénisterie haut de gamme
- Assemblage bord à bord pour constituer un plateau large en bois massif (table, plan de travail) : les tourillons assurent l'alignement des faces pendant le serrage à barres parallèles.
- Contrechants de caissons en multiplis bouleau (Baltic birch 18 mm) ou MDF hydro : rapidité d'exécution suffisante pour des pièces non structurelles.
- Façades de tiroirs légers ou portes décoratives, où la contrainte mécanique est limitée à l'ouverture répétée.
En revanche, tourillons seuls : hors de question sur traverses de chaises, pieds de tables à charge importante, ou jonctions soumises à des cycles répétés de traction-flexion. L'éclatement du bois de bout autour de l'alésage est la défaillance classique.
Règles de pose en atelier
Tourillons ∅8 mm pour pièces de 18 à 22 mm d'épaisseur ; ∅10 mm de 22 à 32 mm. Espacement maximal : 200 mm sur les assemblages bord à bord. Profondeur d'insertion minimale : 2,5 × diamètre dans chaque pièce, avec réserve de 1 à 2 mm au fond de l'alésage pour l'excès de colle — sans cette réserve, la pression hydraulique à la fermeture peut éclater le bois de bout.
Queues d'aronde : l'assemblage des tiroirs et des angles sollicités
La queue d'aronde est constituée d'une série de tenons trapézoïdaux (les "queues") et de logements correspondants. La géométrie en trapèze interdit le déboîtement en traction : plus on tire, plus l'assemblage se serre. C'est la référence pour les angles de tiroirs en bois massif, et l'une des signatures les plus lisibles d'une fabrication ébénisterie haut de gamme.
La queue d'aronde taillée à la main permet des espacements irréguliers et une géométrie personnalisée — 5 à 7 queues sur un tiroir de 300 mm de largeur en noyer, avec des dépouilles à 1:7 pour les bois tendres ou 1:6 pour les bois durs comme le chêne ou le noyer. En défonceuse avec gabarit calibré, la régularité est parfaite mais la géométrie est standardisée.

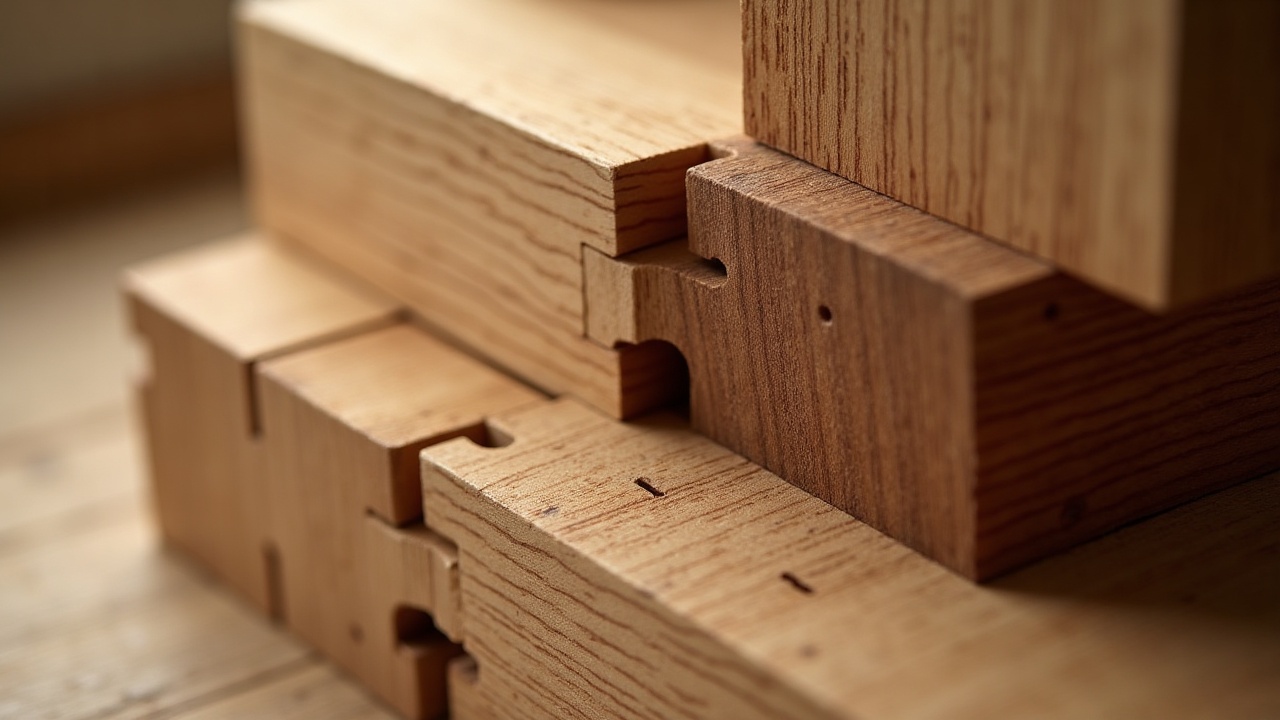

La queue d'aronde demi-cachée (semi-borgne) laisse la face antérieure du tiroir lisse tout en conservant le verrouillage mécanique : c'est le compromis retenu sur la quasi-totalité des tiroirs de cuisine haut de gamme et de dressing que nous fabriquons, associés à des coulisses Blum LEGRABOX pure en extraction totale.
Retour atelier : sur un comptoir de bijouterie à Lille (caissons de présentation en chêne fumé, vitrine laiton brossé), nous avons combiné tenon-mortaise borgne sur les bâtis porteurs, queues d'aronde à la défonceuse sur les 18 tiroirs de présentation, et chevilles traversantes en laiton ∅8 mm en finition visible. Fabrication : 11 semaines. Pose et ajustements sur site : 3 semaines.
Chevilles bois : blocage mécanique et signal esthétique
La cheville bois s'enfonce perpendiculairement à l'assemblage pour verrouiller un tenon dans sa mortaise — un double blocage qui maintient la liaison même si la colle vieillit sous contrainte. Cheville borgne ou traversante : la première disparaît, la seconde devient un détail décoratif.
Sur des projets d'agencement haut de gamme en chêne massif ou en noyer, la cheville traversante en ébène ou en laiton ∅8 mm est un signal discret de niveau d'exécution — elle indique, sans explication, que le meuble n'est pas assemblé à la visserie CONFIRMAT cachée. Dans les structures mixtes métal-bois (profilé acier porteur + bois massif rapporté), la broche acier ou laiton remplace la cheville et assure la solidarité mécanique entre les deux matériaux sans fragiliser le bois par vissage direct.
Voir des exemples concrets de ces assemblages dans nos projets résidentiels et commerciaux terminés.
Nos réalisationsColle et serrage : ce que l'assemblage exige en atelier
Choisir la colle selon l'usage
La colle PVA aliphatique (vinyle acétate) est la référence en ébénisterie intérieure : temps ouvert 10-15 min, résistance finale après 24 h, nettoyage à l'eau avant prise. Sa résistance à la traction dépasse celle du chêne lui-même — en cas de rupture, c'est le bois qui cède, pas le joint. Pour les environnements à forte variation hygrométrique (brasseries, restaurants, espaces non climatisés), on passe à la colle PU (polyuréthane) : tolérance aux jeux supérieure, résistance à l'humidité nettement meilleure, mais temps ouvert court (5-8 min) et mise en œuvre contraignante.
Le serrage : variable critique sous-estimée
Un tenon-mortaise sans serrage adéquat est un assemblage raté, même avec une colle de qualité. Pression trop forte : écrasement des fibres et expulsion de toute la colle hors du joint. Pression insuffisante : microporosités et décollement différé. En pratique :
- Serre-joints en F ou C réglés à pression modérée pour les assemblages simples — jamais au couple maximum.
- Barres de serrage parallèles pour les bâtis de caissons : forces appliquées dans l'axe exact de l'assemblage, vérification d'équerrage à la diagonale avant la prise.
- Sangles de serrage pour les structures à angles multiples (hexagonales, pentagonales, assemblages en boucle).
- Temps de serrage minimal : 4 à 6 h pour PVA en atelier à 18-20 °C ; 2 à 4 h pour PU. Démoulage complet après 24 h avant usinage ou ponçage.
Finitions sur assemblages apparents

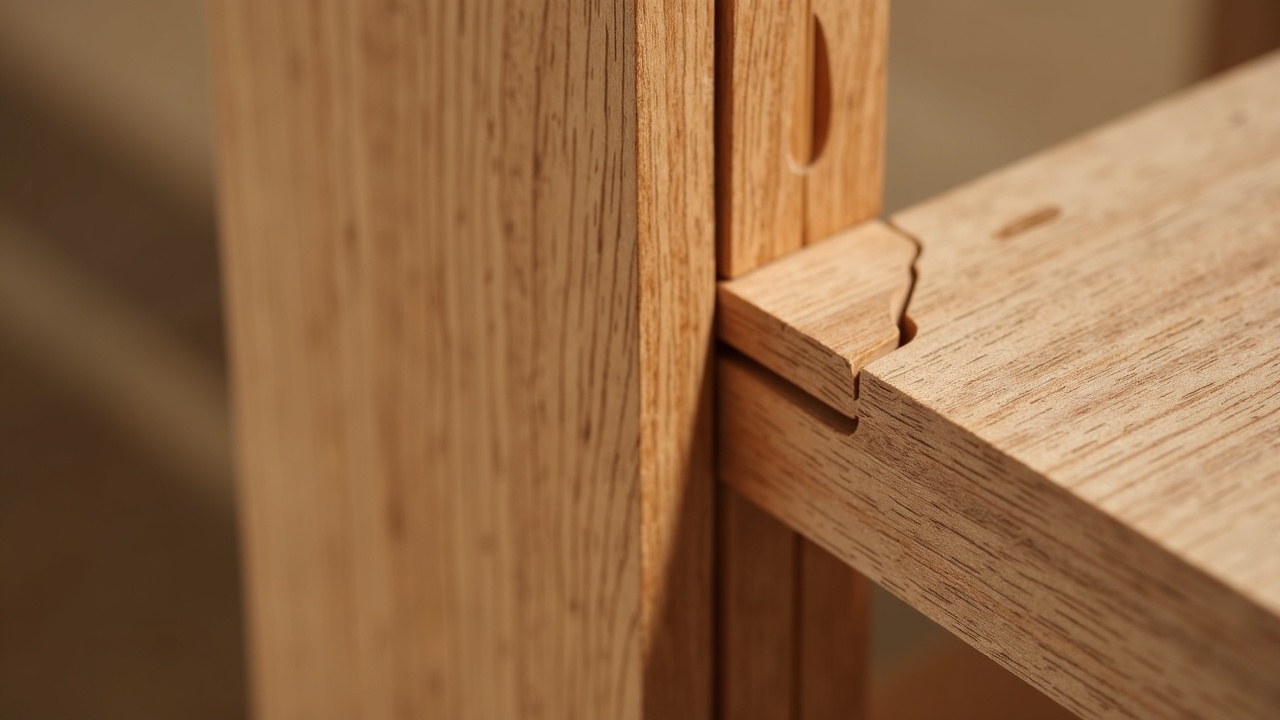

Un assemblage visible — tenon passant, cheville traversante, queue d'aronde apparente — exige une finition irréprochable à l'interface des deux pièces. Sur bois massif, nous appliquons systématiquement une huile dure naturelle (Rubio Monocoat 2C HP ou Osmo Polyx 3054) : 1 couche pénétrante, séchage 24 h, aspect naturel mat entre 5 et 8 % de brillance. La finition est renouvelable sans décapage, ce qui est déterminant pour un meuble conçu pour durer plusieurs décennies.
Sur les projets où l'assemblage est caché et la façade laquée, nous utilisons une laque 2K polyuréthane (mat 5 % ou satin 20 %) appliquée en cabine atelier avec séchage 24-48 h. Pour les cuisines haut de gamme sans poignées avec façades en finition Fenix NTM ou laque UV, les assemblages intérieurs restent en tenon-mortaise sur le bâti massif, quincaillerie Blum LEGRABOX pure en extraction totale sur les tiroirs.
Budgets indicatifs pour projets avec assemblages soignés
| Configuration | Budget indicatif TTC | Délai atelier |
|---|---|---|
| Bibliothèque encastrée en chêne massif, tenon-mortaise borgne, finition Rubio Monocoat, 2-3 m linéaires | À partir de 4 500 € | 8-10 semaines |
| Commode 4 tiroirs en noyer américain, queues d'aronde main, tenon-mortaise bâti, chevilles laiton apparentes | 8 000 — 14 000 € | 10-12 semaines |
| Cuisine sur mesure (chêne ou noyer), bâti tenon-mortaise, tiroirs Blum LEGRABOX queues d'aronde, finition laque 2K ou Fenix NTM | 14 000 — 28 000 € | 10-14 semaines |
| Comptoir de boutique (chêne + laiton), bâtis tenon-mortaise, tiroirs queues d'aronde, structure mixte bois-acier | 18 000 — 45 000 € | 10-16 semaines |
| Agencement complet restaurant ou hôtel (mobilier, boiseries, banquettes, bar) Hauts-de-France ou Paris | 40 000 — 120 000 € | 16-26 semaines |
Ces fourchettes incluent conception (métrologie laser sur site, plans DWG, rendu 3D photo-réaliste), fabrication en atelier et pose par notre équipe technique. Elles varient selon l'essence, la complexité des assemblages et l'accessibilité du chantier.
Votre projet mérite des assemblages conçus pour durer.
De la métrologie laser au plan d'exécution validé avec vous, MaisonFabrik documente chaque choix technique avant la première coupe. Réponse sous 48 h.
Demander un chiffrage gratuitQuestions fréquentes
Quel assemblage est le plus solide : tenon-mortaise ou tourillons ?
Le tenon-mortaise est mécaniquement supérieur : il répartit les contraintes sur une surface de 15 à 20 cm² contre 2 à 3 cm² pour un tourillon ∅10 mm. En traction, cisaillement et flexion, l'avantage est sans ambiguïté. Les tourillons restent pertinents pour l'assemblage bord à bord de panneaux, le positionnement en cours de collage, ou les contrechants de caissons. Pour toute structure sollicitée — traverse, pied de table, bâti de porte —, le tenon-mortaise s'impose.
Combien coûte un meuble avec assemblages tenon-mortaise et queues d'aronde ?
Une bibliothèque encastrée en chêne massif avec tenon-mortaise borgnes et finition huilée Rubio Monocoat démarre à environ 4 500 € TTC pour 2 à 3 mètres linéaires. Une commode 4 tiroirs en noyer avec queues d'aronde et chevilles traversantes se situe entre 8 000 et 14 000 € TTC. Les agenceurs commerciaux (comptoir, vitrine, bar) avec structure mixte bois-métal commencent à 18 000 € TTC. Ces fourchettes incluent la conception 3D, la fabrication en atelier et la pose par notre équipe.
Pourquoi le bois massif se fissure-t-il sur certains meubles ?
La fissuration naît d'un conflit entre le mouvement hygroscopique naturel du bois — 1,5 à 4 mm sur 500 mm de largeur selon les saisons en Hauts-de-France — et un assemblage qui contraint ce mouvement. Un plateau collé en traverse sur toute sa largeur, une cheville positionnée perpendiculairement au fil : autant d'erreurs qui génèrent des contraintes internes jusqu'à rupture. Un ébéniste haut de gamme anticipe ces mouvements dès la conception : attaches coulissantes, orientation des tenons dans l'axe du fil, bois stabilisé à 8-10 % d'humidité résiduelle.
Quel délai pour un projet avec assemblages soignés ?
Une bibliothèque ou un meuble de rangement en chêne massif nécessite 8 à 10 semaines de fabrication en atelier MaisonFabrik, auxquelles s'ajoutent 2 à 3 semaines de pose sur site. Un agencement commercial complet (comptoir boutique, mobilier de restaurant) mobilise 10 à 16 semaines. Ces délais intègrent le séchage des encollages — 24 h minimum pour la PVA, 4 à 6 h de serrage par assemblage —, les vérifications d'équerrage et les retouches de finition.
MaisonFabrik intervient-il hors des Hauts-de-France ?
L'atelier est basé à Quesnoy-sur-Deûle (59890), à 15 km de Lille. Nous réalisons des projets dans toute la métropole lilloise, le Nord et le Pas-de-Calais en standard. Pour des chantiers d'envergure, nous intervenons à Paris et en Île-de-France, ainsi qu'en Belgique — Bruxelles, Gand, Anvers. La livraison et la pose sont assurées par notre équipe technique propre, sans sous-traitance, pour garantir la cohérence de l'exécution du débit matière jusqu'à la réception contradictoire.
